启动马达测试系统


一、系统说明

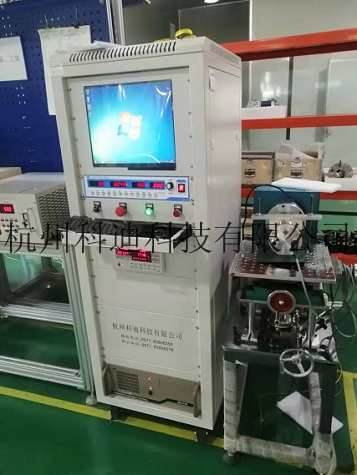

    整个测试系统由测功机、测功机控制器、电参数测试仪、控制柜、软件和夹具等组成,它可以任意改变被测电机的负载,直接测量出电机空载、负载及堵转状态下电机的输入电压、电流、功率及输出转矩、转速、输出功率及效率。
软件可实现手动、自动二种测试方式,完成空载、负载、堵转、定点测试,具有绘制特性曲线、存储、打印等功能。
二、测试项目
1、空载试验:电压、电流、功率、功率因数、频率。
2、负载试验:测取负载特性曲线,包括电压、电流、功率、输出转矩、转速、功率、效率。
3、堵转试验:测取堵转特性曲线,包括电压、电流、功率、输出转矩、转速、功率、效率。
4、定点试验:测试电压、电流、功率、功率因数、频率、输出转矩、转速、功率、效率。
5、系统可将所有测试数据传输到电脑中,并能绘制相应的曲线,具有存储和打印功能。
6、系统配有全套简体中文软件,能制作电机型式试验报告表格和曲线图。
8、测功机加载方式:除传统手动励磁加载方式外,本系统具有多种自动加载方式:定励磁增量加载方式,定转矩增量加载方式,定转速增量加载方式,定转矩加载方式,定转速加载方式和定斜率加载方式。
9、曲线绘制及拟合功能:系统可满足用户对各种电机、各种试验项目的测试要求,并绘制各种参数特性原始曲线,拟合曲线,并自动生成空载点参数(电流、转速),最大转矩点参数(电压、电流、转速、效率、输出功率),最高效率点参数(转速、转矩、电流、输出功率)及最大输出功率点参数(转速、转矩、电流、输出功率)。
10、报表及查询功能:可实现多条曲线绘制在同一坐标内,满足客户对产品一致性、重复性分析。
11、强大的系统功能自检和现场故障快速诊断能力,是新一代高性能测功机系统所必需具备的一项重要指标。本公司精心推出便携式测功机信号检测工装,可以在现场通过检测测功机系统各模块单元(如传感器、采集板、测功机控制器等)输入、输出信号大小,快速判断故障源(故障点)可以大大提高系统服务能力和服务效率。
12、别具匠心的抗干扰和可靠性设计:多层次电磁兼容(EMC)技术的应用(如接地、屏蔽、隔离、滤波等手段)及良好的制造工艺的保证。确保系统的可靠性及抗干扰能力,在干扰、火花、高频、高压、强电冲击的环境下,系统均可稳定可靠运行。特别当前大部分环境都存在高频电力电子器件工作的辐射,显得尤为必要。
13、新一代高品质测功机系统着眼于当前电机能效认定和高精度测试,因此致力于系统的整体精度一致性,测量重复性的研究是测功机系统的一项重要内容。根据测功机系统使用场合的特点(工作场所未设空调,环境温度得不到保证),必须提高测功机系统中所有模块单元及仪器在测量精度下工作温度范围(考虑0℃~50℃),解决广大用户在环境温度上容易忽视的问题(即夏天,冬天效率测量重复性差)。
