水泵性能测试系统

一、概述
水泵测试台,是主要对潜水电泵进行出厂试验和型式试验的软硬件装置。测试系统由流量转速测试仪、压力扬程测试仪、单/三相电参数测量仪、带电绕组温升测试仪及流量传感器、压力变送器、压力表等组成。
二、测试项目:流量、压力(扬程)、转速、电压、电流、功率、效率、温升等。
三、测试功能:空载试验、负载/性能试验、气蚀试验、温升试验、堵转试验、噪声试验、振动试验、泄露试验
四、应用:潜水泵、深井泵、离心泵、管道泵、自吸泵、化工泵、螺杆泵、家用增压泵、排污泵、混流泵、轴流泵、旋涡泵、汽车洗涤泵、汽车循环泵、汽车冷却泵等

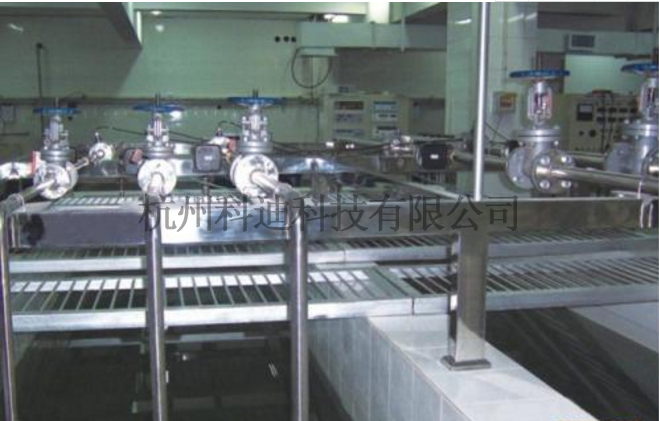

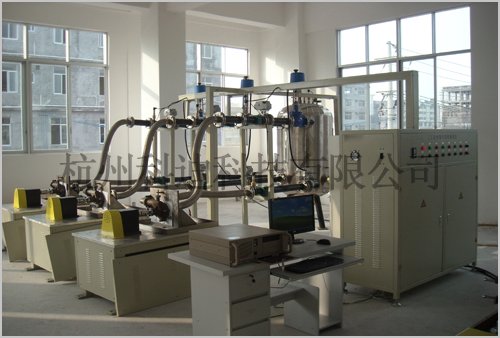

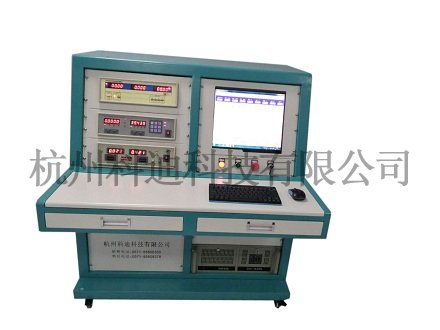

五、案列图



六、软件介绍
1.测试方法:
•电测法测量机组效率
•实测法测量水泵效率
•从电机曲线中计算效率
3.丰富的参数设置功能:
1)产品设计参数:包括设计点流量、设计点扬程、设计点效率、大流量点流量、大流量点扬程、大流量点效率、小流量点流量、小流量点扬程、小流量点效率、理想点流量、容积泵全压力、额定转速、速度传动比、汽浊余量参数的设置。
2)状态参数设置:包括进口管径、出口管径、进口表位差、出口表位差、大气压、室温、泵级数,采样次数参数的设置。
3)测试方法设置:
•流量传感器选择:(电磁流量计、涡流流量计、孔板差压机),量程范围,涡轮系数,孔板系数。
•压力传感器选择:(差压式压力表为正负表、差压式传感器、出口压传感器、出口压力表为正负表、差压表为正负表),进口压量程,出口压量程。
•功率测试方法:(电测法、转矩法),(单相电机、三相电机),电流倍率,电机曲线,传感器标定温度。
•转速测试方法:(自动测量、人工测量)
4.人性化的测试操作界面:包括参数屏显、停止、采样、插入采样、重采样、删除、计算、数据返显、计算电机功率、数据处理等按键功能。
5.数据处理界面:基本信息设置包括制造单位、报告编号、试验时间、水泵型号、水泵编号、室温、水温、大气压、表位差、进口管径、出口管径、压力量程、电流倍率、额定功率、额定转速、流量计系数等。
6.试验台误差分析功能:包括平均值、百分误差(%)、随机误差(%)、系统误差(%)及总误差(%)。
7.进入“曲线拟合”功能
•曲线类型:性能曲线、汽浊曲线、两条曲线。
•判别类型:十字线判别、不判别等。
•等级:(一级、二级、自定义、B级、C级)。
•数据打开、导入要拟合的数据。
•打开数据文件,可分别按产品编号、产品型号、测试日期查询。
8.对导出的数据进行曲线拟合,绘制水泵性能曲线(H-Q、H-Q、P-Q)或汽蚀曲线(NASH-Q)。
9.打印曲线报告、精度分析报告、打印英文曲线。
10.绘制电流曲线及比对图形。
